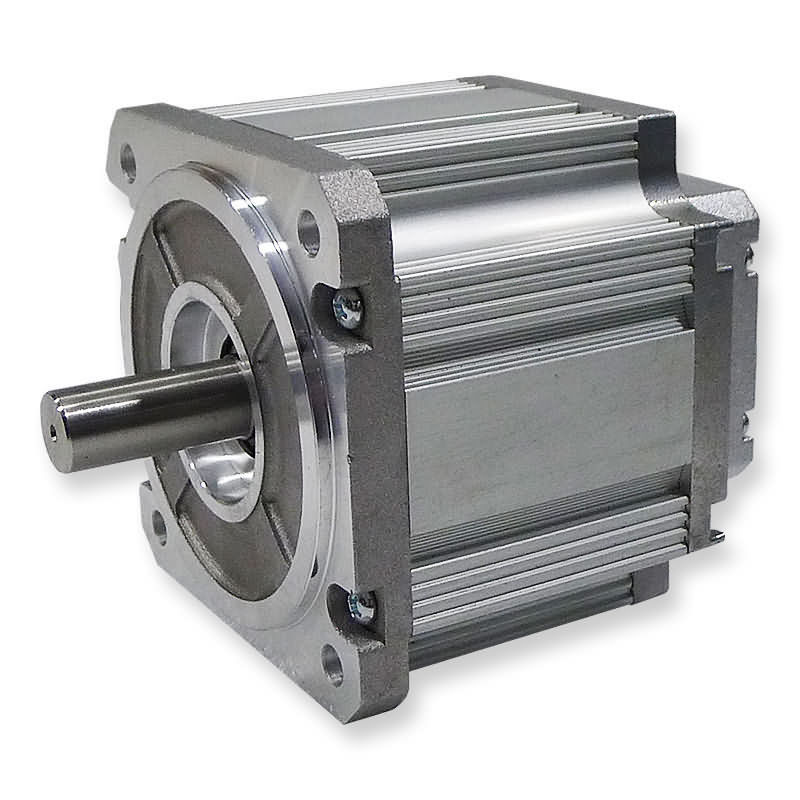

48VDC 3000 RPM Max Radial Force 220N Brushless E Motor
-
-
صورة كبيرة :
48VDC 3000 RPM Max Radial Force 220N Brushless E Motor
|
تفاصيل المنتج:
| مكان المنشأ: |
الصين |
| اسم العلامة التجارية: |
OEM |
| إصدار الشهادات: |
CE/ISO/ROHS |
شروط الدفع والشحن:
| الحد الأدنى لكمية: |
قابل للتفاوض |
| الأسعار: |
negotiable |
| تفاصيل التغليف: |
مع كرتون التصدير |
| وقت التسليم: |
15-25أيام |
| شروط الدفع: |
L / C ، T / T ، ويسترن يونيون ، باي بال |
| القدرة على العرض: |
25000 قطعة / شهر |
|
مفصلة وصف المنتج
| نوع لف: |
YWE |
زاوية تأثير القاعة: |
120 Deg. 120 درجة Electrical angle زاوية كهربائية |
| اللعب الشعاعي: |
0.02 ملم / 460 جرام |
انهاء اللعب: |
0.08 ملم / 450 جرام |
| Max. ماكس. radial force القوة الشعاعية: |
220N @ 20mm من الحافة |
Max. ماكس. axial force القوه المحوريه: |
60 ن |
| فئة العزل: |
ب |
مقاومة العزل: |
100MΩ دقيقة ، 500 فولت تيار مستمر |
| إبراز: |
3000 دورة في الدقيقة محرك كهربائي بدون فرش, 48VDC محرك كهربائي بدون فرشات, 3000 دورة في الدقيقة 3 مراحل محرك DC بدون فرشات |
48VDC 3000 RPM Max Radial Force 220N Brushless E Motor
المواصفات العامة
| نوع لف |
YWE |
| زاوية تأثير القاعة |
120 درجةزاوية كهربائية |
| اللعب الشعاعي |
0.02 ملم / 460 جرام |
| انهاء اللعب |
0.08 ملم / 450 جرام |
| ماكس.القوة الشعاعية |
220N @ 20mm من الحافة |
| ماكس.القوه المحوريه |
60 ن |
| فئة العزل |
ب |
| قوة عازلة |
500VDC لمدة دقيقة واحدة |
| مقاومة العزل |
100MΩ دقيقة ، 500 فولت تيار مستمر |
بيانات الأداء
| نموذج |
الوحدات |
90ZW3S
681230
|
90ZW3S
75 أ 30
|
90ZW3S
88C10
|
90ZW3S
88C30
|
90ZW3S
108C10
|
90ZW3S
108C30
|
90ZW3S
136E10
|
90ZW3S
136E30
|
| عدد الاقطاب |
|
8 |
| رقم المرحلة |
|
3 |
| الفولطية |
VDC |
12 |
24 |
48 |
48 |
48 |
48 |
310 |
| تصنيف سريع |
RPM |
3000 |
3000 |
1000 |
3000 |
1000 |
3000 |
1000 |
3000 |
| عزم الدوران المستمر |
نيوتن |
0.6 |
0.8 |
1 |
1 |
1.9 |
1.9 |
3 |
3 |
| تصنيف عزم الدوران |
نيوتن |
0.5 |
0.7 |
0.85 |
0.85 |
1.7 |
1.7 |
2.5 |
2.5 |
| القوة المصنفة |
دبليو |
157 |
220 |
89 |
267 |
178 |
534 |
262 |
785 |
| عزم الدوران الاقصى |
نيوتن |
1.5 |
2.1 |
2.55 |
2.55 |
5.1 |
5.1 |
7.5 |
7.5 |
| تيار الذروة |
أ |
50.4 |
70.5 |
7.9 |
21.4 |
16.9 |
42.8 |
4 |
9.7 |
| ثابت عزم الدوران |
نانومتر / أ |
0.03 |
0.03 |
0.324 |
0.119 |
0.302 |
0.119 |
1.89 |
0.77 |
| عودة EMF |
V / KRPM |
3.15 |
3.15 |
34.3 |
12.6 |
32 |
12.6 |
200 |
81.5 |
| الجمود الدوار |
Kg.c㎡ |
0.6 |
0.8 |
1.2 |
1.2 |
1.8 |
1.8 |
2.65 |
2.65 |
| طول الجسم |
مم |
68 |
75 |
88 |
88 |
108 |
108 |
136 |
136 |
| مجال الجهد الكهربائي |
VDC |
12 ~ 90 |
12 ~ 170 |
24 ～ 310 |
24 ～ 310 |
24 ～ 310 |
24 ～ 310 |
24 ～ 310 |
24 ～ 310 |
| مدى السرعة |
RPM |
1000 ～ 3000 |
| وزن |
كلغ |
1.4 |
1.7 |
2.1 |
2.1 |
2.6 |
2.6 |
4.1 |
4.1 |
وصف
تستخدم محركات DC بدون فرش على نطاق واسع في تطبيقات متنوعة مثل المعدات المكتبية والمضخات وآلات النسيج وأكثر من ذلك بكثير.
تطبيق:
- مشروع شمسي
- السيارات
- الاتصالات
- طابعة نافثة للحبر
- مضخة
- منفاخ طبي
- الأمان
خيارات التخصيص
رمح مخصص وتفاصيل التركيب:
يمكن توفير جميع المحركات عند الطلب مع أعمدة أحادية أو مزدوجة الطرف ، وأعمدة أقصر وأطول ، بالإضافة إلى العديد من التعديلات الأخرى.يمكن أيضًا مراعاة الشفاه المخصصة وتفاصيل التركيب الأخرى.
التشفير:
يمكن توفير جميع المحركات عند الطلب مع مجموعة متنوعة من خيارات التشفير ودرجات الدقة.
الفرامل:
يمكن تزويد جميع المحركات بفرامل انتظار كهربائية مغناطيسية ، مع أو بدون تحرير يدوي.
تسخير الكابل:
يمكن توفير جميع المحركات عند الطلب مع تسخير كبل مخصص و / أو أسلاك رصاص خاصة مع أو بدون موصلات
