شعاعي اللعب 0.025mm / 460g دلتا لف المحرك E فرش
-
-
صورة كبيرة :

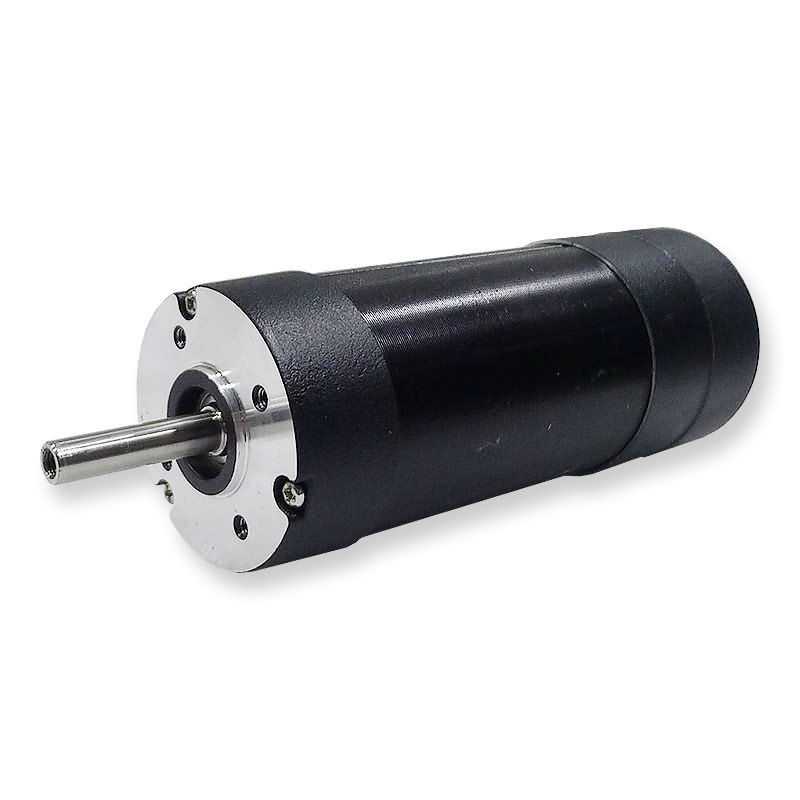

شعاعي اللعب 0.025mm / 460g دلتا لف المحرك E فرش
|
تفاصيل المنتج:
| مكان المنشأ: |
الصين |
| اسم العلامة التجارية: |
OEM |
| إصدار الشهادات: |
CE/ISO/ROHS |
شروط الدفع والشحن:
| الحد الأدنى لكمية: |
قابل للتفاوض |
| الأسعار: |
negotiable |
| تفاصيل التغليف: |
مع كرتون التصدير |
| وقت التسليم: |
15-25أيام |
| شروط الدفع: |
L / C ، T / T ، ويسترن يونيون ، باي بال |
| القدرة على العرض: |
25000 قطعة / شهر |
|
مفصلة وصف المنتج
| نوع لف: |
دلتا |
Max. ماكس. axial force القوه المحوريه: |
15 ن |
| عدد الاقطاب: |
8 |
رقم المرحلة: |
3 |
| مدى السرعة: |
2000 ～ 8000 دورة في الدقيقة |
مجال الجهد الكهربائي: |
12 ～ 48 فولت |
| إبراز: |
Delta Winding محرك كهربائي بدون فرشات, 8 أقطاب محرك DC بدون فرشات, Delta 3 مراحل محرك DC بدون فرشات |
شعاعي اللعب 0.025mm / 460g دلتا لف المحركات E فرش
المواصفات العامة
|
نوع لف
|
دلتا
|
|
زاوية تأثير القاعة
|
120 درجةزاوية كهربائية
|
|
اللعب الشعاعي
|
0.025 مم / 460 جم
|
|
انهاء اللعب
|
0.025 ملم / 4000 جرام
|
|
ماكس.القوة الشعاعية
|
75N @ 20mm من الحافة
|
|
ماكس.القوه المحوريه
|
15 ن
|
|
فئة العزل
|
ب
|
|
قوة عازلة
|
500VDC لمدة دقيقة واحدة
|
|
مقاومة العزل
|
100MΩ دقيقة ، 500 فولت تيار مستمر
|
بيانات الأداء
| نموذج |
الوحدات |
42ZW3S41A20 |
42ZW3S41A40 |
42ZW3S41A80 |
42ZW3S61A20 |
| عدد الاقطاب |
|
8 |
|
|
|
| رقم المرحلة |
|
3 |
|
|
|
| الفولطية |
VDC |
24 |
|
|
|
| تصنيف سريع |
RPM |
2000 |
4000 |
8000 |
2000 |
| عزم الدوران المستمر |
نيوتن |
0.072 |
0.072 |
0.072 |
0.144 |
| تصنيف عزم الدوران |
نيوتن |
0.063 |
0.063 |
0.063 |
0.125 |
| القوة المصنفة |
دبليو |
13 |
26 |
52 |
26 |
| عزم الدوران الاقصى |
نيوتن |
0.19 |
0.19 |
0.19 |
0.375 |
| تيار الذروة |
أ |
2.7 |
5.4 |
10.8 |
5.3 |
| ثابت عزم الدوران |
نانومتر / أ |
0.074 |
0.035 |
0.02 |
0.074 |
| عودة EMF |
V / KRPM |
7.82 |
3.66 |
2.1 |
7.82 |
| الجمود الدوار |
gc㎡ |
24 |
24 |
24 |
48 |
| طول الجسم |
مم |
41 |
41 |
41 |
61 |
| مجال الجهد الكهربائي |
VDC |
12 ～ 48 |
|
|
|
| مدى السرعة |
RPM |
2000 ～ 8000 |
|
|
|
| وزن |
كلغ |
0.3 |
0.3 |
0.3 |
0.45 |
| نموذج |
الوحدات |
42ZW3S61A40 |
42ZW3S61A80 |
42ZW3S81A20 |
42ZW3S81A40 |
| عدد الاقطاب |
|
8 |
|
|
|
| رقم المرحلة |
|
3 |
|
|
|
| الفولطية |
VDC |
24 |
|
|
|
| تصنيف سريع |
RPM |
4000 |
8000 |
2000 |
4000 |
| عزم الدوران المستمر |
نيوتن |
0.144 |
0.144 |
0.225 |
0.225 |
| تصنيف عزم الدوران |
نيوتن |
0.125 |
0.125 |
0.19 |
0.19 |
| القوة المصنفة |
دبليو |
52 |
104 |
39.5 |
79 |
| عزم الدوران الاقصى |
نيوتن |
0.375 |
0.375 |
0.57 |
0.57 |
| تيار الذروة |
أ |
10.6 |
21.2 |
7.25 |
14.5 |
| ثابت عزم الدوران |
نانومتر / أ |
0.035 |
0.02 |
0.074 |
0.035 |
| عودة EMF |
V / KRPM |
3.66 |
2.1 |
7.82 |
3.66 |
| الجمود الدوار |
gc㎡ |
48 |
48 |
72 |
72 |
| طول الجسم |
مم |
61 |
61 |
81 |
81 |
| مجال الجهد الكهربائي |
VDC |
12 ～ 48 |
|
|
|
| مدى السرعة |
RPM |
2000 ～ 8000 |
|
|
|
| وزن |
كلغ |
0.45 |
0.45 |
0.6 |
0.6 |
| نموذج |
الوحدات |
42ZW3S81A80 |
42ZW3S101A20 |
42ZW3S101A40 |
42ZW3S101A60 |
| عدد الاقطاب |
|
8 |
|
|
|
| رقم المرحلة |
|
3 |
|
|
|
| الفولطية |
VDC |
24 |
|
|
|
| تصنيف سريع |
RPM |
8000 |
2000 |
4000 |
6000 |
| عزم الدوران المستمر |
نيوتن |
0.225 |
0.3 |
0.3 |
0.3 |
| تصنيف عزم الدوران |
نيوتن |
0.19 |
0.25 |
0.25 |
0.25 |
| القوة المصنفة |
دبليو |
158 |
52.5 |
105 |
157.5 |
| عزم الدوران الاقصى |
نيوتن |
0.57 |
0.75 |
0.75 |
0.75 |
| تيار الذروة |
أ |
29 |
10 |
20 |
30 |
| ثابت عزم الدوران |
نانومتر / أ |
0.02 |
0.074 |
0.035 |
0.028 |
| عودة EMF |
V / KRPM |
2.1 |
7.82 |
3.66 |
3 |
| الجمود الدوار |
gc㎡ |
72 |
96 |
96 |
96 |
| طول الجسم |
مم |
81 |
101 |
101 |
101 |
| مجال الجهد الكهربائي |
VDC |
12 ～ 48 |
|
|
|
| مدى السرعة |
RPM |
2000 ～ 8000 |
|
|
|
| وزن |
كلغ |
0.6 |
0.8 |
0.8 |
0.8 |
خيارات التخصيص
رمح مخصص وتفاصيل التركيب:
يمكن توفير جميع المحركات عند الطلب مع أعمدة أحادية أو مزدوجة الطرف ، وأعمدة أقصر وأطول ، بالإضافة إلى العديد من التعديلات الأخرى.
التشفير:
يمكن توفير جميع المحركات عند الطلب مع مجموعة متنوعة من خيارات التشفير ودرجات الدقة.
الفرامل:
يمكن تزويد جميع المحركات بفرامل انتظار كهربائية مغناطيسية ، مع أو بدون تحرير يدوي.
تسخير الكابل:
يمكن توفير جميع المحركات عند الطلب مع تسخير كبل مخصص و / أو أسلاك رصاص خاصة مع أو بدون موصلات
