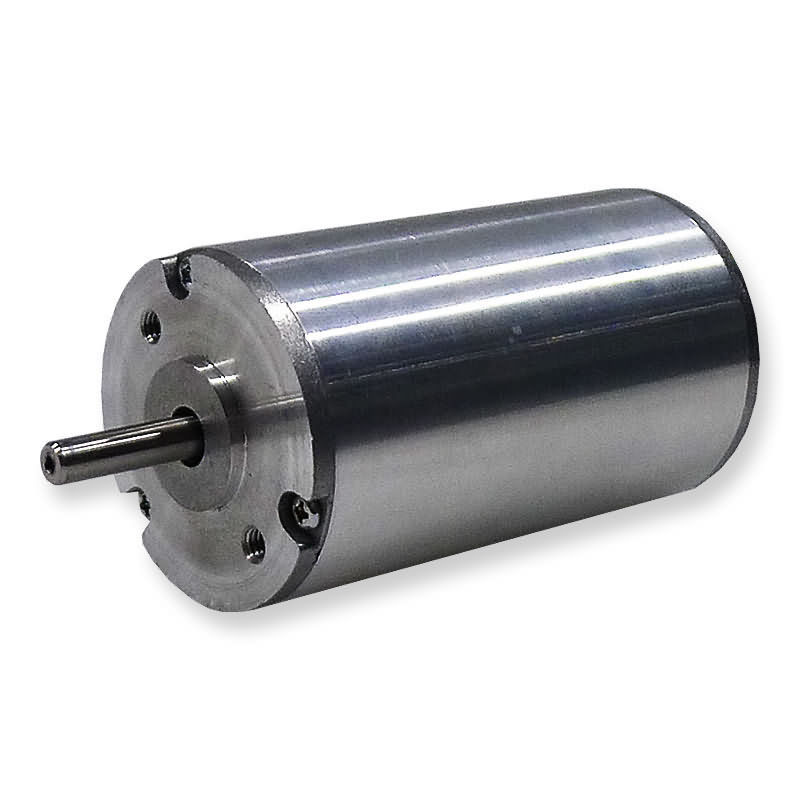

4 أقطاب 3 مراحل سرعة قصوى 15000 دورة في الدقيقة محرك E
المواصفات العامة
|
نوع لف
|
YWE
|
|
زاوية تأثير القاعة
|
120 درجةزاوية كهربائية
|
|
اللعب الشعاعي
|
0.02 ملم / 460 جرام
|
|
انهاء اللعب
|
0.02 ملم / 400 جرام
|
|
ماكس.القوة الشعاعية
|
15N @ 10mm من الحافة
|
|
ماكس.القوه المحوريه
|
10 ن
|
|
فئة العزل
|
ب
|
|
قوة عازلة
|
500VDC لمدة دقيقة واحدة
|
|
مقاومة العزل
|
100MΩ دقيقة ، 500 فولت تيار مستمر
|
بيانات الأداء
|
نموذج
|
الوحدات
|
42ZW3Y
45 أ 20
|
42ZW3Y
45 أ 40
|
42ZW3Y
45A60
|
42ZW3Y
54A20
|
42ZW3Y
54A40
|
42ZW3Y
54A60
|
42ZW3Y
75 أ 20
|
42ZW3Y
75 أ 40
|
42ZW3Y
75A60
|
|
عدد الاقطاب
|
|
4
|
|
رقم المرحلة
|
|
3
|
|
الفولطية
|
VDC
|
24
|
|
تصنيف سريع
|
RPM
|
2000
|
4000
|
6000
|
2000
|
4000
|
6000
|
2000
|
4000
|
6000
|
|
عزم الدوران المستمر
|
نيوتن
|
0.048
|
0.048
|
0.048
|
0.096
|
0.096
|
0.096
|
0.192
|
0.192
|
0.192
|
|
تصنيف عزم الدوران
|
نيوتن
|
0.04
|
0.04
|
0.04
|
0.08
|
0.08
|
0.08
|
0.16
|
0.16
|
0.16
|
|
القوة المصنفة
|
دبليو
|
8.4
|
16.75
|
25
|
21
|
42
|
63
|
33.5
|
67
|
100
|
|
عزم الدوران الاقصى
|
نيوتن
|
0.12
|
0.12
|
0.12
|
0.25
|
0.25
|
0.25
|
0.45
|
0.45
|
0.45
|
|
تيار الذروة
|
أ
|
1.34
|
2.68
|
4
|
3.7
|
7
|
10.5
|
5.6
|
11.2
|
16.8
|
|
ثابت عزم الدوران
|
نانومتر / أ
|
0.075
|
0.04
|
0.028
|
0.075
|
0.043
|
0.029
|
0.075
|
0.043
|
0.029
|
|
عودة EMF
|
V / KRPM
|
8
|
4.6
|
3
|
8
|
4.6
|
3
|
8
|
4.6
|
3
|
|
الجمود الدوار
|
gc㎡
|
14.6
|
14.6
|
14.6
|
20.3
|
20.3
|
20.3
|
38
|
38
|
38
|
|
طول الجسم
|
مم
|
43
|
43
|
43
|
54
|
54
|
54
|
73
|
73
|
73
|
|
مجال الجهد الكهربائي
|
VDC
|
24 ~ 48
|
|
مدى السرعة
|
RPM
|
2000 ～ 15000
|
|
وزن
|
كلغ
|
0.37
|
0.37
|
0.37
|
0.46
|
0.46
|
0.46
|
0.63
|
0.63
|
0.63
|
وصف
تستخدم 3X MOTION DC Brushless على نطاق واسع في تطبيقات متنوعة مثل المعدات المكتبية والمضخات وآلات النسيج وأكثر من ذلك بكثير.
خيارات التخصيص
رمح مخصص وتفاصيل التركيب:
يمكن توفير جميع المحركات عند الطلب مع أعمدة أحادية أو مزدوجة الطرف ، وأعمدة أقصر وأطول ، بالإضافة إلى العديد من التعديلات الأخرى.يمكن أيضًا مراعاة الشفاه المخصصة وتفاصيل التركيب الأخرى.
التشفير:
يمكن توفير جميع المحركات عند الطلب مع مجموعة متنوعة من خيارات التشفير ودرجات الدقة.
الفرامل:
يمكن تزويد جميع المحركات بفرامل انتظار كهربائية مغناطيسية ، مع أو بدون تحرير يدوي.
تسخير الكابل:
يمكن توفير جميع المحركات عند الطلب مع تسخير كبل مخصص و / أو أسلاك رصاص خاصة مع أو بدون موصلات
تطبيق:
مشروع شمسي
السيارات
الاتصالات
طابعة نافثة للحبر
مضخة
منفاخ طبي
الأمان
الأبعاد بالملم
