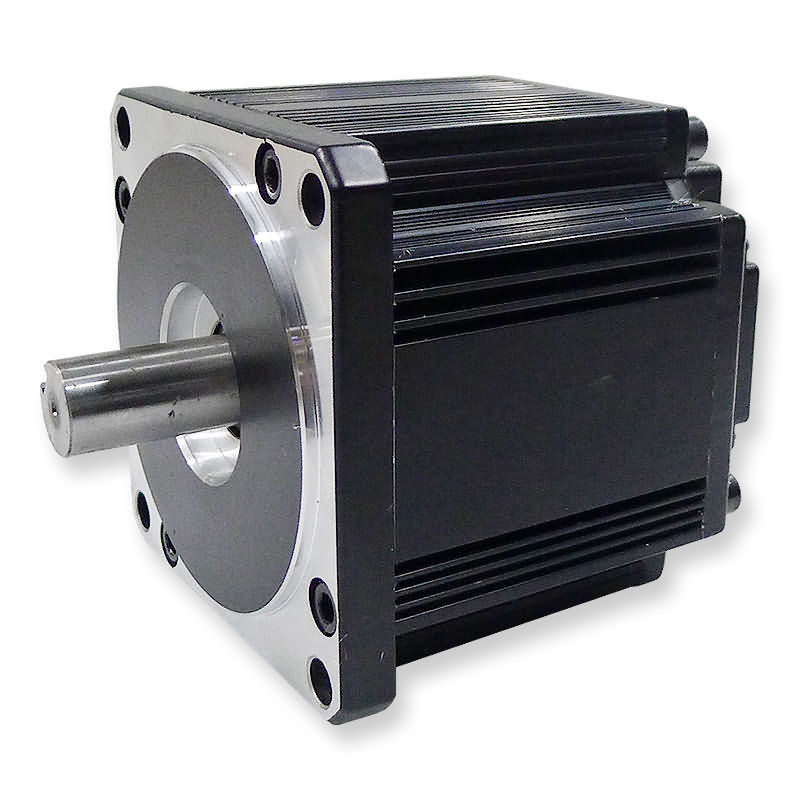

محرك 310 VDC Brushless E
المواصفات العامة
| نوع لف |
YWE |
| زاوية تأثير القاعة |
120 درجةزاوية كهربائية |
| اللعب الشعاعي |
0.02 ملم / 460 جرام |
| انهاء اللعب |
0.08 ملم / 450 جرام |
| ماكس.القوة الشعاعية |
220N @ 20mm من الحافة |
| ماكس.القوه المحوريه |
60 ن |
| فئة العزل |
ب |
| قوة عازلة |
500VDC لمدة دقيقة واحدة |
| مقاومة العزل |
100MΩ دقيقة ، 500 فولت تيار مستمر |
بيانات الأداء
| نموذج |
الوحدات |
110ZW3S
125E30
|
110ZW3S
125D30
|
110ZW3S
155E30
|
110ZW3S
185D20
|
110ZW3S
185D24
|
110ZW3S
210D20
|
110ZW3S
210D24
|
| عدد الاقطاب |
|
8 |
| رقم المرحلة |
|
3 |
| الفولطية |
VDC |
310 |
170 |
310 |
170 |
170 |
170 |
170 |
| تصنيف سريع |
RPM |
3000 |
3000 |
3000 |
2000 |
2400 |
2000 |
2400 |
| عزم الدوران المستمر |
نيوتن |
2.2 |
2،2 |
4.8 |
7.164 |
7.16 |
8.592 |
8.592 |
| تصنيف عزم الدوران |
نيوتن |
2 |
2 |
4 |
6 |
6 |
7.16 |
7.16 |
| القوة المصنفة |
دبليو |
625 |
625 |
1250 |
1250 |
1500 |
1500 |
1800 |
| عزم الدوران الاقصى |
نيوتن |
6 |
6 |
12 |
17.91 |
17.91 |
21.48 |
21.48 |
| تيار الذروة |
أ |
8 |
14.5 |
14.7 |
31.5 |
37.5 |
37.5 |
45 |
| ثابت عزم الدوران |
نانومتر / أ |
0.77 |
0.77 |
0.77 |
0.595 |
0.5 |
0.595 |
0.5 |
| عودة EMF |
V / KRPM |
80.5 |
44.2 |
81.58 |
62.96 |
53.1 |
53.1 |
62.96 |
| الجمود الدوار |
gc㎡ |
1.9 |
1.9 |
3.3 |
5 |
5 |
5.9 |
5.9 |
| طول الجسم |
مم |
125 |
125 |
155 |
185 |
185 |
210 |
210 |
| مجال الجهد الكهربائي |
VDC |
48 ～ 310 |
| مدى السرعة |
RPM |
1000 ～ 3000 |
| وزن |
كلغ |
4.8 |
4.8 |
5.2 |
5.5 |
5.5 |
6 |
6 |
وصف
تستخدم محركات DC بدون فرش على نطاق واسع في تطبيقات متنوعة مثل المعدات المكتبية والمضخات وآلات النسيج وأكثر من ذلك بكثير.
خيارات التخصيص
رمح مخصص وتفاصيل التركيب:
يمكن توفير جميع المحركات عند الطلب مع أعمدة أحادية أو مزدوجة الطرف ، وأعمدة أقصر وأطول ، بالإضافة إلى العديد من التعديلات الأخرى.يمكن أيضًا مراعاة الشفاه المخصصة وتفاصيل التركيب الأخرى.
التشفير:
يمكن توفير جميع المحركات عند الطلب مع مجموعة متنوعة من خيارات التشفير ودرجات الدقة.
الفرامل:
يمكن تزويد جميع المحركات بفرامل انتظار كهربائية مغناطيسية ، مع أو بدون تحرير يدوي.
تسخير الكابل:
يمكن توفير جميع المحركات عند الطلب مع تسخير كبل مخصص و / أو أسلاك رصاص خاصة مع أو بدون موصلات
تطبيق:
- مشروع شمسي
- السيارات
- الاتصالات
- طابعة نافثة للحبر
- مضخة
- منفاخ طبي
- الأمان
الأبعاد بالملم
